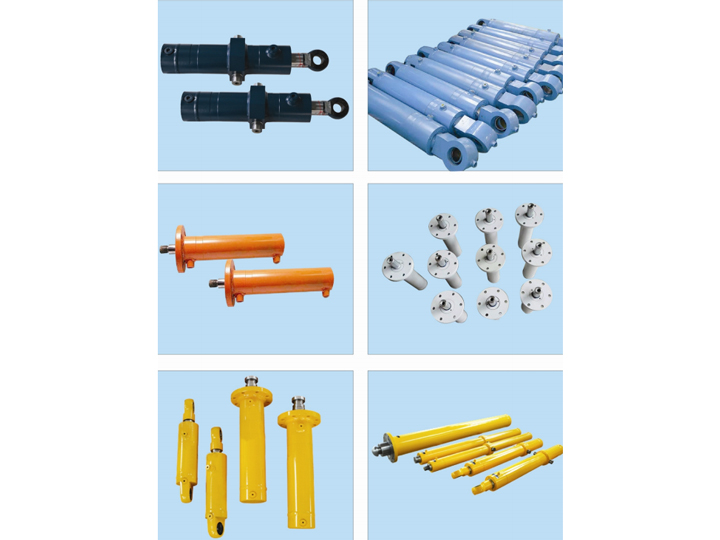

本系列液壓油缸具有結構簡單，工作可靠，拆裝方便易維修，可帶緩沖裝置及連接方式多樣等特點。密封件全部采用Parker和MERKER公司產品。適用于工程機械、礦山機械、起重運輸機械等行業。

型號選擇
       HSGL01-D/d*100-E2501
       HSG：雙作用單桿活塞式液壓缸
       L：缸蓋連接方式 L=螺紋式（缸徑≤Φ80）；K=卡鍵式（缸徑≥Φ80）
       01：設計序號
       D/d：缸徑mm/活塞桿徑mm
       100：液壓缸行程
       E：壓力等級：16MPa
       2：缸頭、缸筒連接方式 1=缸頭耳環帶襯套；2=缸頭耳環帶關節軸承；3=鉸軸（用于缸徑≥80卡鍵式連接）；4=端部法蘭（用于缸徑≥80卡鍵式連接）；5=中部法蘭（用于缸徑≥80卡鍵式連接）
       5：活塞桿端連接方式代號 1=桿端外螺紋；2=桿端內螺紋（缸徑≥63）；3=桿端外螺紋桿頭耳環帶襯套；4=桿端內螺紋桿頭耳環帶襯套（缸徑≥63）；5=桿端外螺紋桿頭耳環帶關節軸承；6=桿端內螺紋桿頭耳環帶關節軸承（缸徑≥63）；7=整體式活塞桿耳環帶襯套（缸徑≥63為整體式焊接）；8=整體式活塞桿耳環帶關節軸承（缸徑≥63為整體式焊接）
       0：緩沖部位代號 0=不帶緩沖；1=兩端帶緩沖；2=缸頭端帶緩沖；3=桿頭端帶緩沖；（缸徑40、50、63不帶緩沖）
       1：油口連接方式代號 1=內螺紋

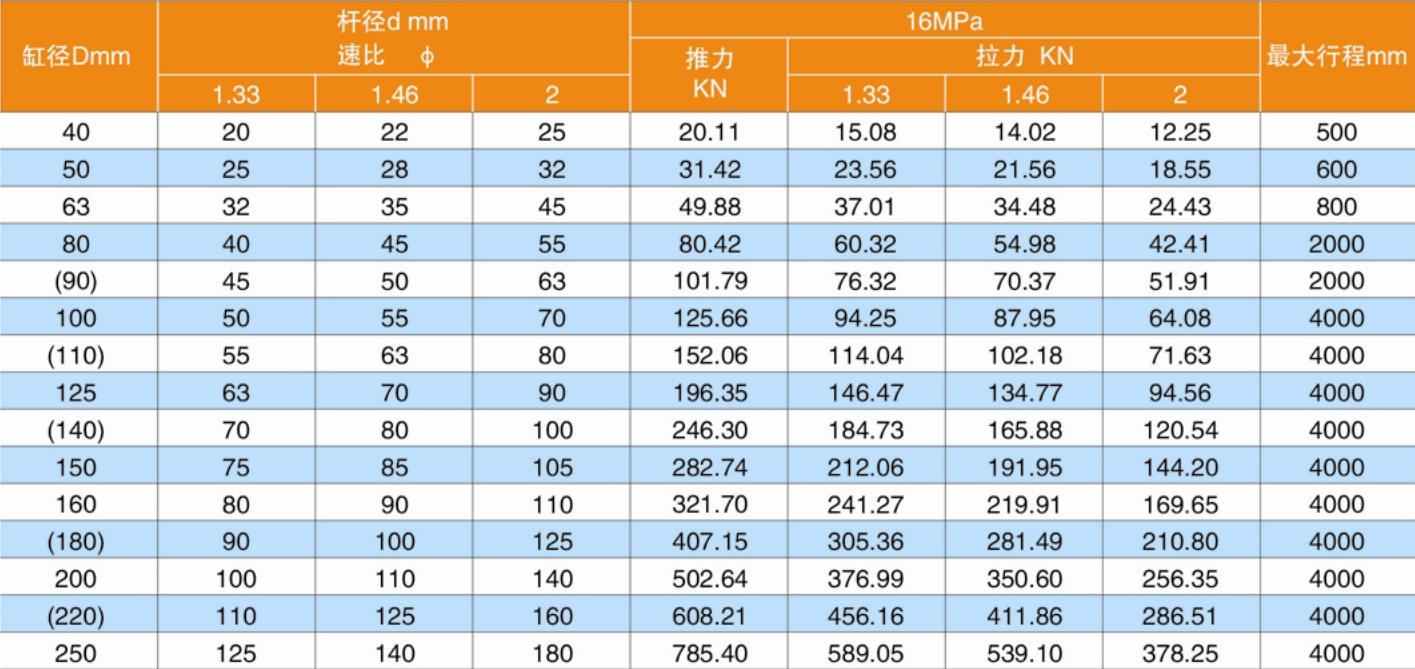

基本參數

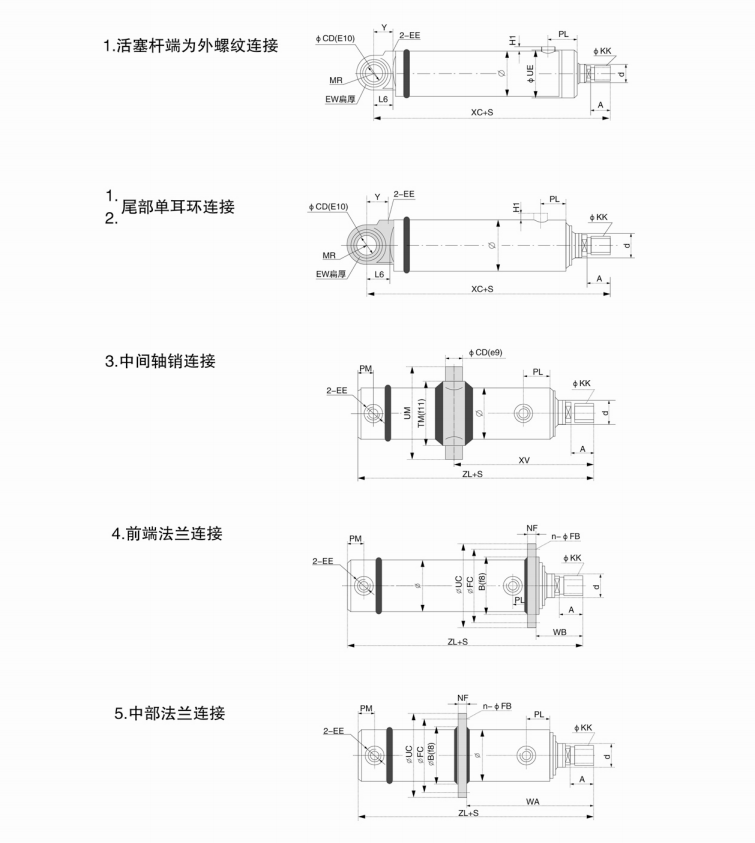

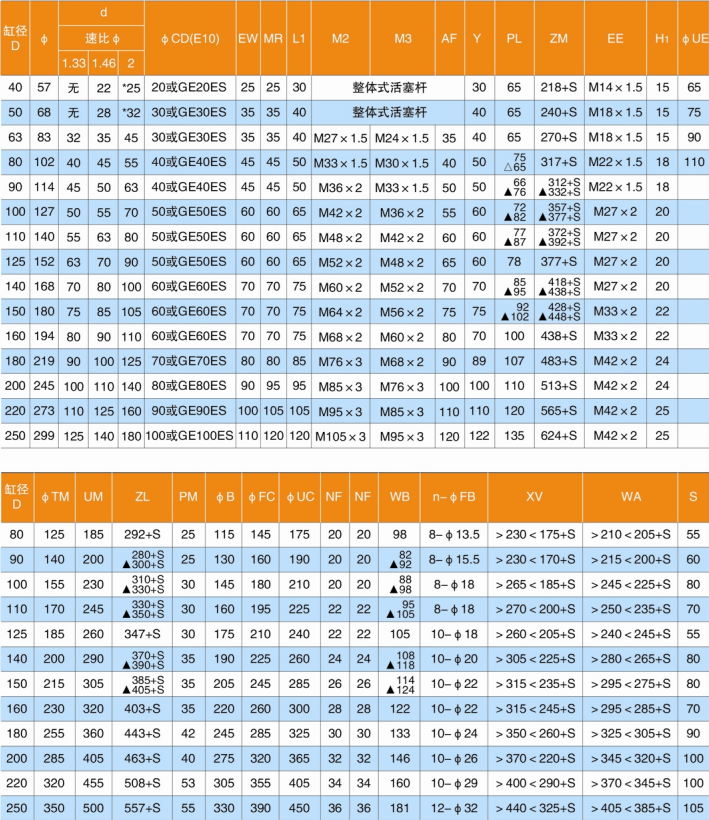

活塞桿端為外螺紋連接的尺寸表

       注：1、帶▲者僅為速比Φ=2時的連接尺寸。
       2、*者速比為1.7。
       3、帶△者僅為Φ80缸卡鍵式尺寸。
       4、中間軸銷和中部法蘭連接的行程不得小于表中S值。

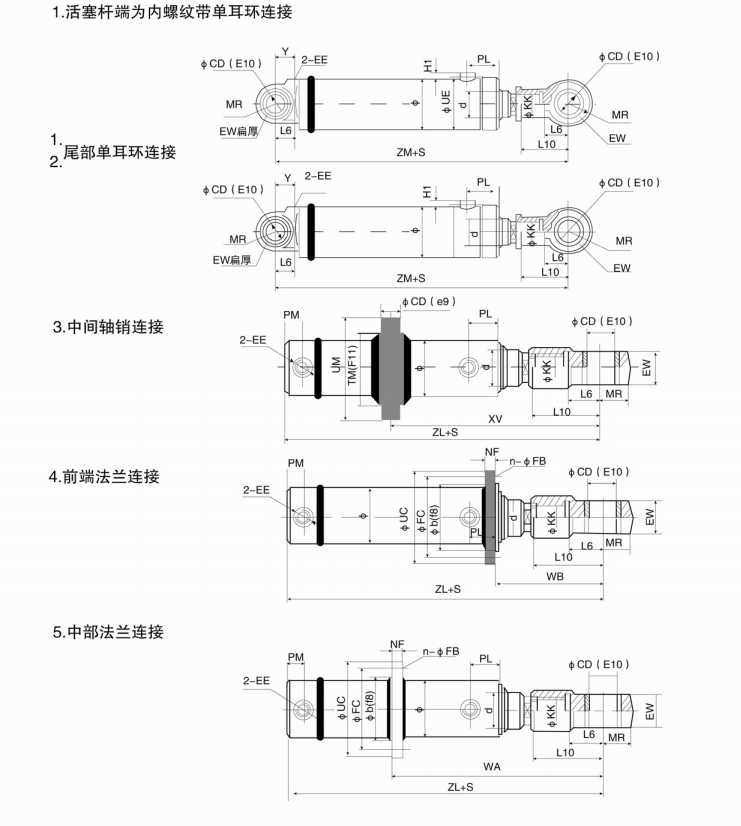

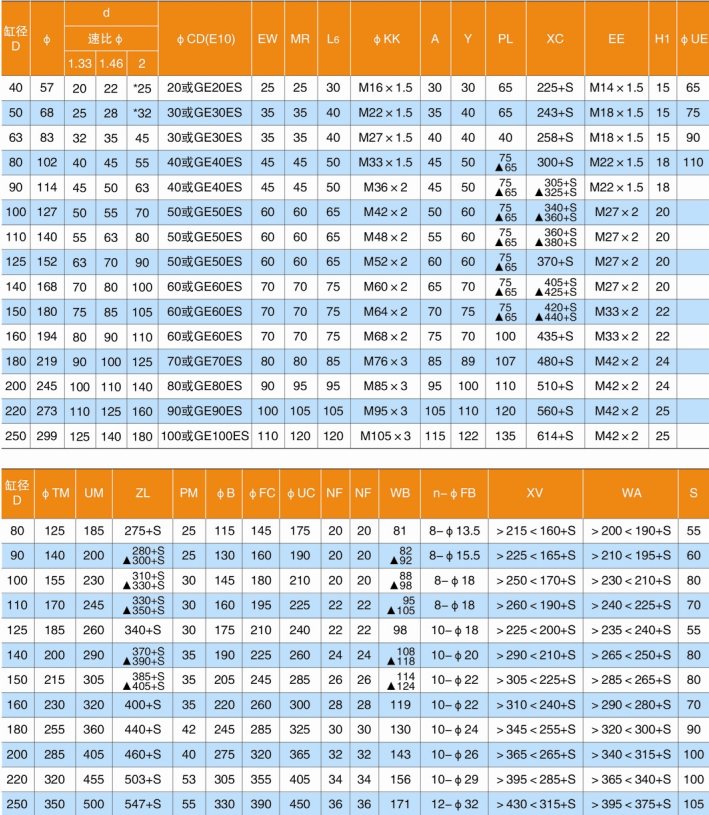

活塞桿端為內螺紋帶單耳環連接的尺寸表

       注：1、帶▲者僅為速比Φ=2時的連接尺寸。
       2、*者速比為1.7。
       3、帶△者僅為Φ80缸卡鍵式尺寸。
       4、中間軸銷和中部法蘭連接的行程不得小于表中S值。
       5、M2用于速比Φ=1.46和2，M3用于Φ=1.33。
